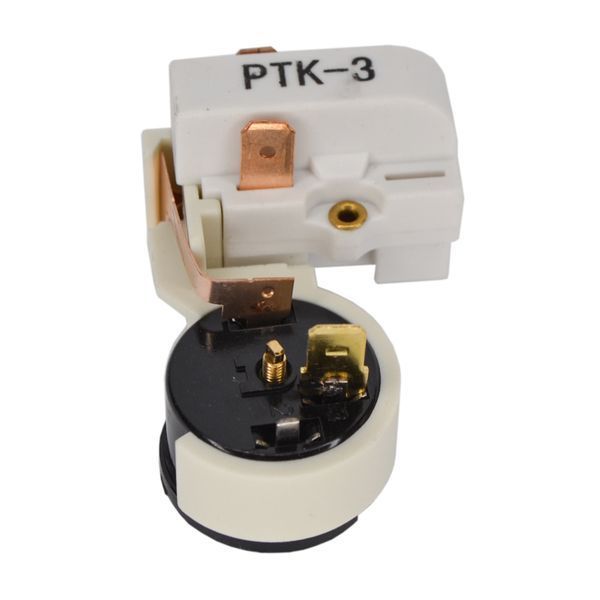

Принцип роботи РКТ: напруга на робочу обмотку компресора надходить через спіраль з високим питомим опором і потім через контакти біметалічної пластини. При збільшенні струму, що протікає через робочу обмотку компресора, наприклад при заклинюванні або межвитковом замиканні, спіраль розігрівається, і встановлена в безпосередній близькості від неї біметалева пластина з контактами внаслідок нагрівання змінює свою форму і розмикає ланцюг. Позисторная частина реле працює наступним чином: в холодному стані позистор має опір близько 30 Ом. При запуску через нього і конденсатор на пускову обмотку компресора подається напруга зсуву, яка і запускає компресор. При виникненні будь-яких проблем з пусковою обмоткою струм через позистор збільшується, при нагріванні його опір різко збільшується і компресор не запускається.
температура спрацьовування 120-140 З
температур повернення 60 - 75 С
Струм спрацьовування (пусковий струм) (при t=80)
РКТ-3 2,5 А
Максимальний струм спрацьовування (при t=25 С)
РКТ-3 8 А
Час спрацьовування 6-15 сек
